Топографическая съемка инженерных сетей и коммуникаций

Основные понятия

Прежде чем говорить о предназначении топосъемки стоит познакомиться поближе с ее основными аспектами.

Итак — результатом топографической съемки является топографический план. Это подробное изображение участка местности в уменьшенном масштабе. Он весьма востребован на современном рынке земли и его подготовка входит в перечень услуг любой геодезической компании. На топографическом плане отражаются все объекты, расположенные на участке (и под им- коммуникации) в системе условных знаков с указанием высотных отметок и горизонталей. Подготавливается в бумажном и электронном виде.

Топографические съемки бывают разных масштабов. Выбор масштаба зависит от предназначения геодезических работ. Чем мельче масштаб тем крупнее объект работ и меньшая точность и информативность планов. И наоборот- крупные масштабы топопланов имеют высокую точность и туда наносится большее количество контуров и объектов, вплоть до подземных коммуникаций и кустов. Соответственно, чем крупнее масштаб, тем дороже будет стоить подготовка топоплана на идентичную площадь.

В большинстве случаев используются масштабы 1:200- 1:500. Именно они чаще всего необходимы для производства различных строительных работ. В пределах своего масштаба топографическая съемка земельного участка проводится с указанием капитальных строений, дорожных сетей, оград, выходов подземных коммуникаций, столбов освещения, зеленых насаждений, водных объектов и т.п.

Топографические съемки имеют большое количество видов, которые характеризуются различными методиками, используемыми приборами и точностью. Использование каждого из них диктуется целесообразностью трудозатрат, объемом работ и необходимой точностью.

Многие владельцы или арендаторы земельных участков задаются вопросом- «Зачем же нужна топосъемка на моем участке?». Или конкретнее- «А нужна ли мне топосъемка для межевания, или подвода газа, например?». Далее приведены случаи, когда топографическая съемка Вам все-таки понадобится.

Что такое топографическая съемка участка

Топографическая съемка является результатом проведения комплекса геодезических работ в основу которых входит измерение местности с составлением плана. Для этого используются геодезические инструменты и специализированное программное обеспечение. Итоговым результатом является топоплан или как его еще называют — геоподоснова определенного масштаба с использованием утвержденных условных знаков.

Назначение топосъемки В основном топосъемка делится на два вида, перед началом строительства для создания и утверждения проектной документации и после завершения строительства для подсчёта и выявления отклонений от заданного проекта.

Основные назначения:

  • Для строительства
  • Прокладки инженерных сетей
  • Ландщафтного проектирования
  • Оформления участка в собственность
  • Получение разрешения на строительство
  • Планировка территории
  • Создание дендраплана
  • Кадастровые работы
  • Проведение инженерно-геодезических изысканий

Исполнительная топографическая съемка производится после проведение определенного вида строительства, прокладки трасс коммуникации, планировки территории. Данные используется для определиения насколько точно было выполнено строительство и каковы фактические отклонения от проектной документации. Методы топографических съемок
Выполнения топосъемки зависит от множества параметров, назначения будущей геоподосновы, площадь объекта его расположения доступность. Мы можем назвать основные методы которыми пользуются геодезисты для получения полевых данных (измерений).

Тахеометрическая — на данный момент является одной из основных методов проведения геодезических работ, при выполнении используется электронный тахеометр которым проводят измерение углов, длин и превышений между определенными точками на местности. Он относится к самому точному виду измерений, погрешность которая возникает при тахеометрии составляет до 2 мм в плане.

Спутниковая — GPS съёмка, данный вид набирает всё больше популярности, для выполнения данного вида измерений используют высокоточные геодезические GPS приемники которое способны вычислить местоположение точек на местности с точностью до 1-2 см. Выполнение измерений с использованием GPS приемника достаточно одного человека. Для качественных и точных GPS данных нужно много сопутствующих вещей, калибровка системы координат, установка базовых станций и так далее.

Съемка с использованием беспилотных летательных средств или квадрокоптеров — данный метод не так сильно распространён в настоящий момент.

Основная из причин по которая не позволяет использовать БПЛА — это точность выдаваемого топоплана, порядка 10 см. Плюсы аэрофотосъемки является её скорость в полевых условиях, аэрофотосъемка применяется в основном для крупных объектов площадью более 30 гектар. Полученные масштабы 1:1000 1:2000 и далее, для проектирования и строительства прокладки инженерных сетей на данный момент аэрофотосъемка не подходит в полной мере из-за множества переменных которые могут повлиять на качество выдаваемого материала.

3D сканирование — при использовании 3D сканирование получается огромное количество точек его называют облако точек. Минусы использования это стоимость оборудования и сложности его обработки. 3D сканирование чаще всего используются при измерений внутри зданий — помещений для разработки проектов планировки и так далее. Использование 3D сканера при производстве топографической съемки неоправданна, высокая стоимость оборудования и сложность в обработке полученных результатов усложняет процесс отрисовки.

Этапы проведения работ

Делится на этапы, можно выделить несколько основных про который мы расскажем далее:

Первый этап назовем его подготовительный — на этом этапе происходит сбор информации об участки будущего проведения топографических измерений, дальность конфигурация, форма рельефа, наличие растительности и других элементов инфраструктуры. Выбирается оптимальный метод съемки, для получения более точного результата который будет соответствовать техническому заданию. К этому разделу мы можем отнести подписание договоров, утверждение технического задания и так далее.
Второй — непосредственно измерения на местности (как принято говорить в поле) в зависимости от метода выполнения. Бригада геодезистов либо геодезист должен выехать на земельный участок для выполнения замеров. Под измерениями мы понимаем определение координат основных элементов (Точек): зданий, сооружений, дорог, заборов, высотных отметок рельефа, сбор полевых данных для последующей обработки на основании которых будет сформирован топографический план. Третий — После выполнения замеров, данные которые были получены в полях нужно обработать. Обработка данных полевых измерений происходит с помощью различных технических и информационных программ которые дают возможность грамотно и правильно вычертить топографический план местности. Данный вид называется камеральный, он происходит удаленно в офисах геодезических компаний. Конечный результат это топоплан в электронном виде в программе AutoCAD в определенной системе координат и масштабе которая готова к печати и дальнейшей разработки проектной документации. К четвертому — и завершающему этапу мы можем отнести такие виды работ как согласование инженерных сетей, под этим понимается прохождение служб которые эксплуатирует коммуникации которые попали в область топографической съемки для подтверждения правильности их нанесения.

Как проводится топографическая съемка

Все начинается с согласования технического задание, уточняется назначение данного вида документа, для каких целей будет он служить, после того как геодезисты получили всю необходимую информацию они выезжают на земельный участок производит все необходимые замеры на местности далее обрабатывают эти данные и сдают полученные документы заказчику.

  • Измерения делаются в определенной системе координат, которая утверждается заказчиком либо другим правовым документом. Чаще всего выбирается система координат соответствующего региона например МСК50, МСК36. СК подразумевает собой метрические координаты формата X Y. За высотную отметку применяют балтийскую системы высот оно была принята еще в СССР Система высот — нулевой отсчет которых ведется от нуля Кронштадтского футштока от этой отметки высчитываются все высоты реперов образующих нивелирную сеть России.
  • План состоит из линейных точечных и площадных объектов. Каждому из объектов присвоен свой индивидуальный условный знак. Исходя из этого геодезисты проводят измерение и вычисляют координаты объектов которые должны быть указаны на топоплане. Измерение включает определение высотных отметок рельефа и его конфигурацию.
  • Обработка полевых данных — С использованием специализированного программного обеспечения вычисляются координаты для получения характерных точек будущего топоплана.
  • Отрисовка схемы происходит путем подстановки на каждую точку своего условного знака, соединения линейных объектов. Все условные знаки имеют свои характерные параметры. Благодаря использованию знаков план легко читается.
  • Заключительный этап это перенос схемы в программу AutoCAD где 1 единицы чертежа будет соответствовать одному метру на местности.

Какие инструменты используются

Для проведения геодезических измерений используются специализированное геодезическое оборудование которое должно иметь а аттестацию — поверки на соответствие государственным стандартам точности. Поверки делаются на оборудование один раз в год что подтверждает пригодность оборудования, если оборудование не прошло поверки оно не может быть использовано.

Основное геодезическое оборудование:

  • Электронный тахеометр
  • Gps-приемник
  • Квадрокоптер либо иное летательное средство
  • Средство сканирования подземных инженерных коммуникаций в (трассоискатель)

Основные масштабы

Масштабы варьируется от назначения конкретной топографической съемки, по статистике для проведения проектных и изыскательских работ на участке до 100 гектар используется масштаб 1:500 он может быть увеличен в случае если объект является линейным и его протяженность более 10 км. Масштаб для топоплана выбирается индивидуально исходя из её применения о масштабах и точности вы можете ознакомиться в нашей статье.

Законодательство

  • ГКИНП (ОНТА)-02-262-02 Инструкция по развитию съемочного обоснования и съемке рельефа с применением глобальных навигационных спутниковых систем ГЛОНАСС и GPS
  • ГКИНП-02-033-82 Инструкция по топографической съемке в масштабах 5000, 2000, 1000,500 (утв. ГУГК СССР 05.10.1979)
  • СНиП 11-02-96 Инженерные изыскания для строительства. Основные положения
  • СП 11-104-97 Инженерно-геодезические изыскания для строительства
  • СП 11-104-97 часть 2,Выполнение съемки подземных коммуникаций
  • Условные знаки для топографических планов масштабов 1_5000, 1_2000, 1_1000, 1_500

Получить разрешение на строительство

Не всякое строительство требует разрешения. Перед тем, как приступить к стройке, нужно узнать разрешенное использование, установленное для Вашего земельного участка. Это указано, например, в Выписке из ЕГРН или публичной кадастровой карте.

Стоит сразу уточнить, что разрешение не нужно получать владельцам частных земельных участков, если вы собираетесь строить некоммерческую недвижимость. Это может быть дом, сарай, баня и т.д В ряде случаев понадобится уведомление о начале строительства.

В остальных случаях получение разрешения необходимо. И неотъемлемой работой перед этим будет топографическая съемка. Проектировать большинство объектов без топографии невозможно.

Зачем нужна топографическая съемка участка

А теперь наверное самый главный вопрос зачем нужна топографическая съемка участка? Ответ очень прост — перед началом любого строительства. Топографическая съемка делается для определения характеристик данного земельного участка, объекта недвижимости на основании результатов измерений составляются проекты, планы территории, охранные зоны и многое другое. Без наличия качественной и точной схемы сложно будет спроектировать и разместить любое техническое сооружение будь это дом и оканчивая автострадами дорогами электроподстанциями.

Запроектировать объекты капитального строительства (ОКС)

Здесь пойдет речь о зданиях, которым необходимо разрешение на строительство.

Ни для кого не секрет, что для начала проектирования необходимо иметь данные о земельном участке, на котором будет происходить строительство. Основной исходный документ- это топографический план или геоподоснова. Чаще всего масштаба 1:500, но для крупных промышленных объектов или объектов в малонаселенной местности допускается использовать 1:1000 и 1:2000. Если связать проектирование ОКС и получение разрешения на строительство, то порядок следующий: сначала топосъемка, потом проектирование, потом получение разрешения. На топографический план наносится проект будущего здания и как бы «привязывается» к границам земельного участка. При планировании строительства ОКСов почти всегда сразу планируют прохождение различных коммуникаций.

Объекты и этапы геодезической топографической съемки

В ходе проведения геосъемки специалисты наносят:

  • Рельеф местности с горизонталями;
  • Коммуникации, как внешние, так и внутренние;
  • Контуры зданий и сооружений;

Разработка и реализация технического отчет включает в себя:

  • Техническое задание;
  • Камеральные работы (непосредственное создание топографического плана и обработка полевых данных);
  • Согласование правильности нанесения инженерных коммуникаций с эксплуатирующими ведомствами (Водоканал, Воинские части, Ростелеком и другие);
  • Подготовка отчета о выполнении работ;

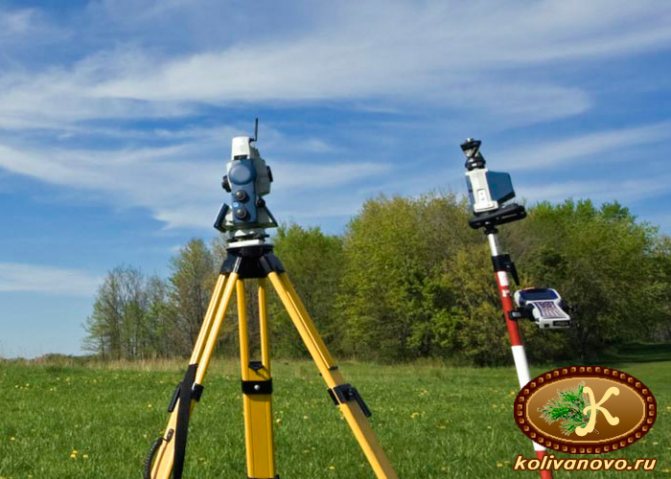

    инженерный электронный тахеометр
  • Предоставление заказчику отчета, карты и плана участка.

Подвести коммуникации

Если строения на участке уже построены или Вы планируете вместе со строительством дома провести коммуникации (газ, телефон, водопровод, канализацию и т.д) от центральных сетей- без геоподосновы опять же не обойтись. Эксплуатирующие организации (газовые службы, МОЭК, водоканал) потребуют топографический план с нанесенными на него сетями и другими объектами на территорию планируемого прохождения коммуникации от врезки до точки входа в здание. Часто нужен еще и ситуационный план. Понадобится топосъемка и тогда, когда нужно провести реконструкцию коммуникаций на участке. Топографическая съемка для газификации строений является самым востребованным видом работ на сегодняшний день. Наши специалисты часто подготавливают топопланы для газовых служб, поэтому точно знают, что делать и как его оформлять. Именно «газовики» часто не принимают топопланы «сторонних» организаций, предпочитая всех отправлять к прикормленным партнерам, которые не стесняясь завышают цены.

Виды топографической съемки в зависимости от технологического процесса

Топографическую съемку можно условно разделить на виды, учитывая используемое оборудование во время проведения данных работ:

  • теодолитная — комплекс наземной съемки, предназначенный для получения метрических данных, производится с помощью дальномеров и теодолита;
  • стереотопографическая — характеризуется получением первичной информации при использовании стереопары;
  • буссольная топографическая съемка производится таким оборудованием, как дальномеры и буссоли;
  • мензульная — выполняется с помощью кипрегеля и мензулы;
  • аэрофотосъемка — позволяет получить фотографическое изображение, используя летательные аппараты;
  • цифровая — процесс получения оптического изображения, которое впоследствии передается на определенный носитель;
  • гидролокационная съемка позволяет получить информацию о дне различных водоемов, выполняется гидролокатором.

Благоустроить земельный участок

Под благоустройством подразумевается не только посадка кустиков и мощение дорожек. Это целый комплекс работ, который включает в себя подготовку топоплана, проектирование и реализацию задуманного. Благоустройство- это освещение, тротуары и проезды, зеленые насаждения, водные объекты, декоративные ограждения, изменение рельефа местности и многое другое, что призвано сделать использование земельного участка более удобным и практичным. Для этой цели используют крупномасштабные планы масштаба 1:200-1:500.Часто их называют ландшафтными топопланами. Их ключевой особенностью можно назвать указание местоположения всей растительности и точное отражение особенностей рельефа. Пользуются такими планами ландшафтные дизайнеры и проектные организации. Даже если Вы хотите сделать ландшафтный проект сами- такой план поможет избежать ошибок и неточностей. Даже на небольшом земельном участке Вашей фантазии есть где разгуляться- и топоплан поможет в этом.

Оформить «прирезку» или купить муниципальную землю

Все эти действия напрямую относятся к оформлению схемы расположения земельного участка. Перед тем, как выделить или продать земельный участок, представитель государственного или муниципального органа должен иметь представление о том, что расположено на объекте. Для этого и требуется схема расположения. В Москве схему подготавливает ДГИ, и разговор о топосъемке там не идет. А вот в остальной России, как говорится, кто в лес, кто по дрова. И, хотя законом это не предусмотрено, на эту схему часто требуют нанести результаты топографической съемки. То есть Вы можете подать схему и без нее и настаивать на своей правоте, но если администрация считает, что она нужна- переубедить не получится. Топосъемка нужна, чтобы ненароком не выделить в частную собственность какой-нибудь проезд или пруд. Ведь кадастровая карта, на которую опирается схема расположения, не всегда четко отражает реалии местности. В итоге хотим посоветовать узнать в администрации о необходимости съемки, чтобы не терять время и лишние деньги.

Будущему обладателю земли следует знать

знать что топоплан может пригодиться, ведь есть вероятность прохождения каких-либо коммуникаций по участку. Это может осложнить или сделать невозможным последующее строительство на нем. Получается, что результаты топосъемки могут повлиять на решение о приобретении земли.

Инвентаризировать сети коммуникаций

Такой вид топосъемки больше востребован юридическими лицами, в частности балансодержателями ЛЭПов, водопроводов, кабелей и т.д. По сути это или исполнительная съемка новых коммуникаций или съемка старых для уточнения их количества и местоположения. По техническому заданию возможно указывать на топоплане не только саму коммуникацию с ее высотой, но и прилегающие объекты с заданной шириной от оси.

Получить порубочный билет

Для порубочного билета не нужен топографический план, как таковой. Потому что ни высоты, ни подземные коммуникации указывать не нужно. Необходима подеревная топографическая съемка. На подеревном плане будут указаны все наземные объекты (здания, дороги и т.д.) и, соответственно, деревья и кустарники. Там же обозначаются все планируемые к вырубке или обрезке деревья. Все это заверяется печатью балансодержателя территории, на которой планируются порубочные работы.
